電容/電容器的作用與單位及轉化
瀏覽次數：1533
|
發布日期：2020-11-24

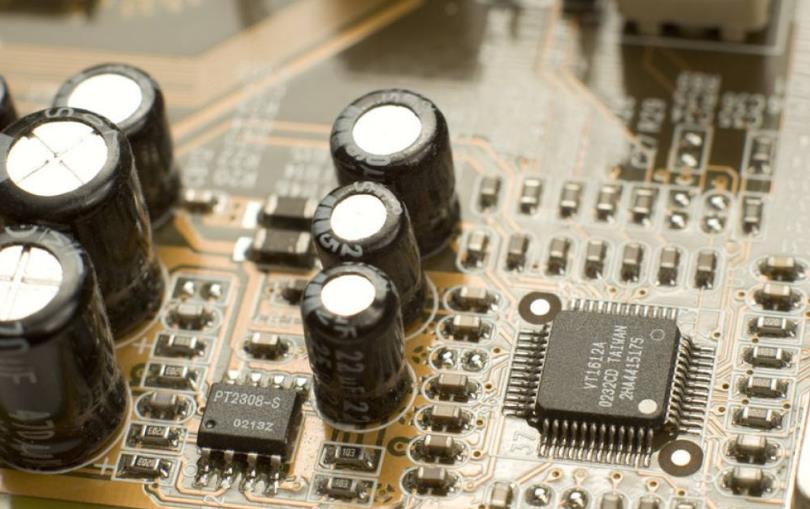

電容/電容器的作用的作用是什么？
（1）旁路
（1）旁路
旁路電容是為本地器件供給能量的儲能器件，它能使穩壓器的輸出均勻化，下降負載需求。就像小型可充電電池相同，旁路電容能夠被充電，并向器件進行放電。為盡量減少阻抗，旁路電容要盡量靠近負載器件的供電電源管腳和地管腳。這能夠很好地避免輸入值過大而導致的地電位抬高和噪聲。地電位是地銜接處在經過大電流毛刺時的電壓降。
（2）去耦
去耦，又稱解耦。從電路來說，總是能夠區分為驅動的源和被驅動的負載。假設負載電容比較大，驅動電路要把電容充電、放電，才華完結信號的跳變，在上升沿比較峻峭的時分，電流比較大，這樣驅動的電流就會吸收很大的電源電流，由于電路中的電感，電阻（特別是芯片管腳上的電感）會發生反彈，這種電流相關于正常狀況來說實踐上便是一種噪聲，會影響前級的正常作業，這便是所謂的“耦合”。
去耦電容便是起到一個“電池”的效果，滿足驅動電路電流的改動，避免相互間的耦合干擾，在電路中進一步減小電源與參閱地之間的高頻干擾阻抗。
將旁路電容和去耦電容結合起來將更簡略理解。旁路電容實踐也是去耦合的，只是旁路電容一般是指高頻旁路，也便是給高頻的開關噪聲供給一條低阻抗泄放途徑。高頻旁路電容一般比較小，依據諧振頻率一般取0。1μF、0。01μF等；而去耦合電容的容量一般較大，可能是10μF或許更大，依據電路中散布參數、以及驅動電流的改動巨細來確認。旁路是把輸入信號中的干擾作為濾除政策，而去耦是把輸出信號的干擾作為濾除政策，避免干擾信號回來電源。這應該是他們的本質區別。
（3）濾波
從理論上（即假定電容為純電容）說，電容越大，阻抗越小，經過的頻率也越高。但實踐上超越1μF的電容大多為電解電容，有很大的電感成份，所以頻率高后反而阻抗會增大。有時會看到有一個電容量較大電解電容并聯了一個小電容，這時大電容濾低頻，小電容濾高頻。電容的效果便是通交流隔直流，通高頻阻低頻。電容越大高頻越簡略經過。具體用在濾波中，大電容（1000μF）濾低頻，小電容（20pF）濾高頻。曾有網友形象地將濾波電容比作“水塘”。由于電容的兩頭電壓不會驟變，由此可知，信號頻率越高則衰減越大，可很形象的說電容像個水塘，不會因幾滴水的參加或蒸騰而引起水量的改動。它把電壓的改動轉化為電流的改動，頻率越高，峰值電流就越大，然后緩沖了電壓。濾波便是充電，放電的進程。
從理論上（即假定電容為純電容）說，電容越大，阻抗越小，經過的頻率也越高。但實踐上超越1μF的電容大多為電解電容，有很大的電感成份，所以頻率高后反而阻抗會增大。有時會看到有一個電容量較大電解電容并聯了一個小電容，這時大電容濾低頻，小電容濾高頻。電容的效果便是通交流隔直流，通高頻阻低頻。電容越大高頻越簡略經過。具體用在濾波中，大電容（1000μF）濾低頻，小電容（20pF）濾高頻。曾有網友形象地將濾波電容比作“水塘”。由于電容的兩頭電壓不會驟變，由此可知，信號頻率越高則衰減越大，可很形象的說電容像個水塘，不會因幾滴水的參加或蒸騰而引起水量的改動。它把電壓的改動轉化為電流的改動，頻率越高，峰值電流就越大，然后緩沖了電壓。濾波便是充電，放電的進程。
（4）儲能
儲能型電容器經過整流器搜集電荷，并將存儲的能量經過變換器引線傳送至電源的輸出端。電壓額定值為40～450VDC、電容值在220～150000μF之間的鋁電解電容器是較為常用的。依據不同的電源要求，器件有時會選用串聯、并聯或其組合的形式，關于功率級超越10KW的電源，一般選用體積較大的罐形螺旋端子電容器。
電容/電容器單位及轉化：
在國際單位制里，電容的單位是法拉，簡稱法，符號是F，由于法拉這個單位太大，所以常用的電容單位有毫法（mF）、微法（μF）、納法（nF）和皮法（pF）等，換算聯絡是：
1法拉（F）=10^3毫法（mF）=10^6微法（μF）=10^9納法（nF）=10^12皮法（pF）
電容與電池容量的聯絡：1伏安時=1瓦時=3600焦耳 W=0。5CUU
